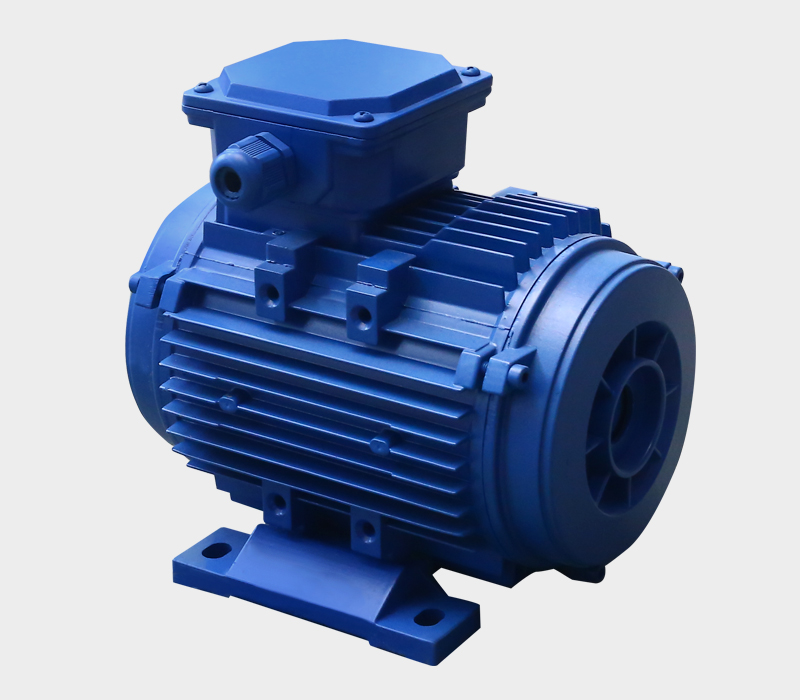

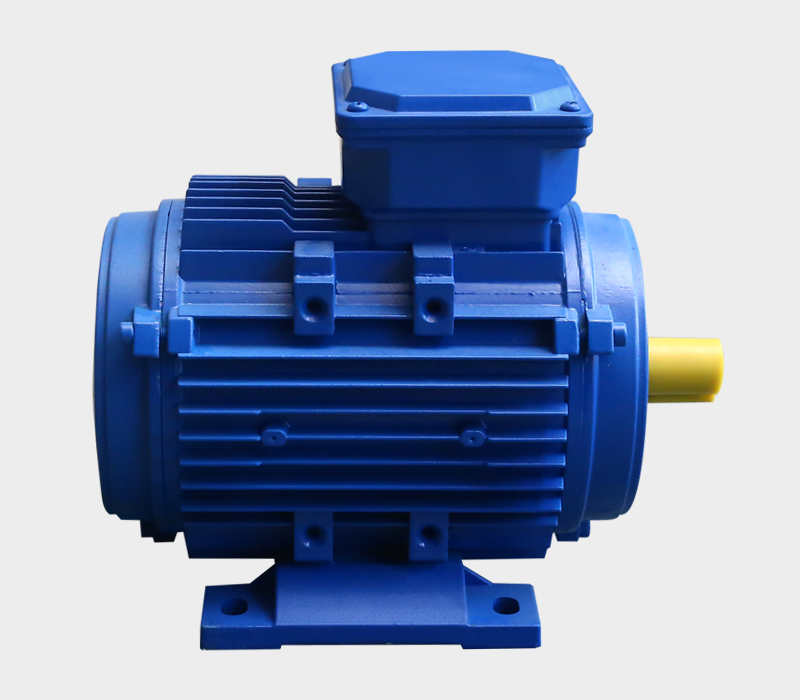

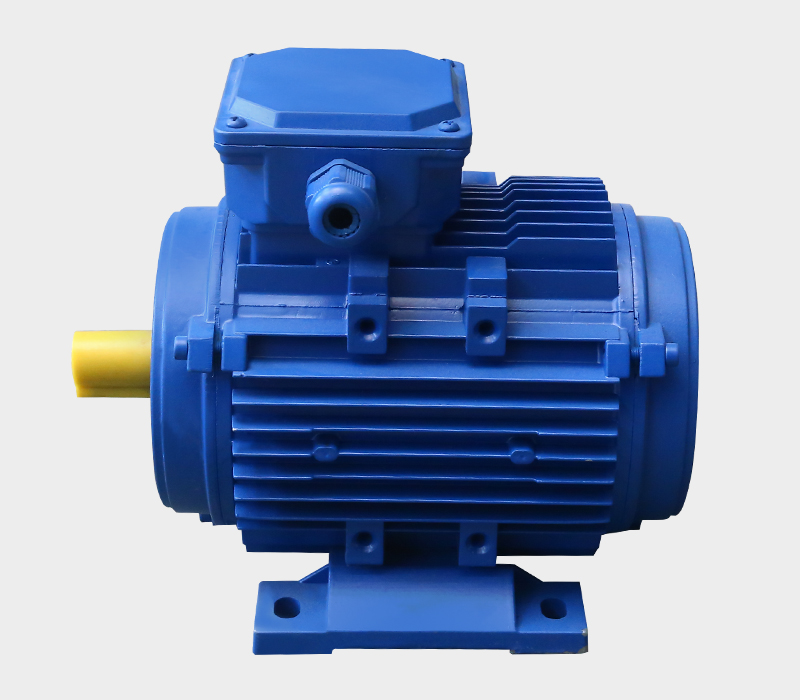

YE2/YS铝壳电机特性概述
一般用途的铝壳电动机，其定额应为最大连续定额，并能按S1工作制运行。
S1-连续工作制：电动机在恒定负载下运行，运行时间足以达到热稳定。
S2-短时工作制：电动机在恒定的负载下，按给定的时间运行，该时间不足以达到热稳定，随之断电，然后停止转动有足够时间，使电动冷却到环境温度。
在额定电压，额定频率下，使用的环境空气温度不超过-15°℃～40℃
海波高度不超过1000米。绝缘等级F级，定子绕组温升考核80K。外壳防护：IP54、IP55、IP56。
冷却方式：IC411。
本公司生产的电动机均为S1工作制。外壳防护如无特特殊要求均按IP54生产。
过载系数：λ=Tmax /TN
●注意
1、三相电动机的Tmax和电压的平方成正比，所以对电压的波动很敏感，使用时要注意电压的变化。
2、工作时一定使负载的转矩TL<Tmax，否则电机将会停转或过热而烧毁。
YE2/YS技术参数
1500r/min 380V 50Hz
|
型号 |
额定功率 |
额定转速 Ist/IN |
效率η(%) |
功率因数(CosΦ) |
额定电流 |
额定转矩 |
堵转转矩 |
最大转矩 |
堵转电流 |
|
|
KW |
HP |
额定转矩 | 额定转矩 | 额定电流 | ||||||
|
YE2-63M1-4 |
0.12 |
0.18 |
1310 |
57.0 |
0.72 |
0.44 |
0.87 |
2.10 |
2.2 |
4.4 |
|
YE2-63M2-4 |
0.18 |
0.25 |
1310 |
60.0 |
0.73 |
0.62 |
1.31 |
2.10 |
2.2 |
4.4 |
|
YE2-71M1-4 |
0.25 |
0.37 |
1330 |
65.0 |
0.74 |
0.79 |
1.80 |
2.10 |
2.2 |
5.2 |
|
YE2-71M2-4 |
0.37 |
0.55 |
1330 |
67.0 |
0.75 |
1.12 |
2.66 |
2.10 |
2.2 |
5.2 |
|
YE2-801-4 |
0.55 |
0.75 |
1390 |
73.0 |
0.75 |
1.57 |
3.78 |
2.30 |
2.3 |
6.6 |
|
YE2-802-4 |
0.75 |
1 |
1390 |
79.6 |
0.76 |
1.88 |
5.12 |
2.30 |
2.3 |
6.6 |
|
YE2-90S-4 |
1.1 |
1.5 |
1440 |
81.4 |
0.77 |
2.67 |
7.30 |
2.30 |
2.3 |
6.8 |
|
YE2-90L-4 |
1.5 |
2 |
1440 |
82.8 |
0.77 |
3.57 |
9.95 |
2.30 |
2.3 |
7.0 |
|
YE2-100L1-4 |
2.2 |
3 |
1440 |
84.3 |
0.81 |
4.90 |
14.60 |
2.30 |
2.3 |
7.6 |
|
YE2-100L2-4 |
3 |
4 |
1440 |
85.5 |
0.82 |
6.50 |
19.90 |
2.30 |
2.3 |
7.6 |
|
YE2-112M-4 |
4 |
5.5 |
1440 |
86.6 |
0.82 |
8.56 |
26.50 |
2.20 |
2.3 |
7.8 |
|
YE2-132S-4 |
5.5 |
7.5 |
1450 |
87.7 |
0.83 |
11.5 |
36.20 |
2.00 |
2.3 |
7.9 |
|
YE2-132M-4 |
7.5 |
10 |
1450 |
88.7 |
0.84 |
15.3 |
49.40 |
2.00 |
2.3 |
7.5 |
|
YE2-160M-4 |
11 |
15 |
1460 |
89.8 |
0.84 |
22.2 |
72.00 |
2.20 |
2.3 |
7.7 |
|
YE2-160L-4 |
15 |
20 |
1460 |
90.6 |
0.85 |
29.6 |
98.10 |
2.20 |
2.3 |
7.8 |
|
YE2-180M-4 |
18.5 |
25 |
1470 |
91.2 |
0.86 |
35.8 |
120.20 |
2.00 |
2.3 |
7.8 |
|
YE2-180L-4 |
22 |
30 |
1470 |
91.6 |
0.86 |
42.4 |
142.90 |
2.00 |
2.3 |
7.8 |
1000r/min 380V 50Hz
|
型号 |
额定功率 |
额定转速 Ist/IN |
效率 η(%) |
功率因数 (CosΦ) |
额定电流 |
额定转矩 |
堵转转矩 |
最大转矩 |
堵转电流 |
|
|
KW |
HP |
额定转矩 | 额定转矩 | 额定电流 | ||||||
|
YE2-90S-6 |
0.75 |
1 |
930 |
75.9 |
0.72 |
2.09 |
7.7 |
2.0 |
2.1 |
6.0 |
|
YE2-90L-6 |
1.1 |
1.5 |
940 |
78.1 |
0.72 |
2.97 |
11.2 |
2.0 |
2.1 |
6.0 |
|
YE2-100L-6 |
1.5 |
2 |
940 |
79.8 |
0.75 |
3.80 |
15.2 |
2.0 |
2.1 |
6.5 |
|
YE2-112M-6 |
2.2 |
3 |
960 |
81.8 |
0.76 |
5.38 |
21.9 |
2.0 |
2.1 |
6.6 |
|
YE2-132S-6 |
3 |
4 |
960 |
83.3 |
0.76 |
7.20 |
29.8 |
2.0 |
2.1 |
6.8 |
|
YE2-132M1-6 |
4 |
5.5 |
960 |
84.6 |
0.76 |
9.45 |
39.8 |
2.0 |
2.1 |
6.8 |
|
YE2-132M2-6 |
5.5 |
7.5 |
960 |
86.0 |
0.77 |
12.6 |
54.7 |
2.0 |
2.1 |
7.0 |
|
YE2-160M-6 |
7.5 |
10 |
970 |
87.2 |
0.78 |
16.8 |
73.8 |
2.0 |
2.1 |
7.0 |
|
YE2-160L-6 |
11 |
15 |
970 |
88.7 |
0.78 |
24.2 |
108.3 |
2.0 |
2.1 |
7.2 |
|
YE2-180L-6 |
15 |
20 |
970 |
89.7 |
0.81 |
31.4 |
147.7 |
2.0 |
2.1 |
7.3 |
